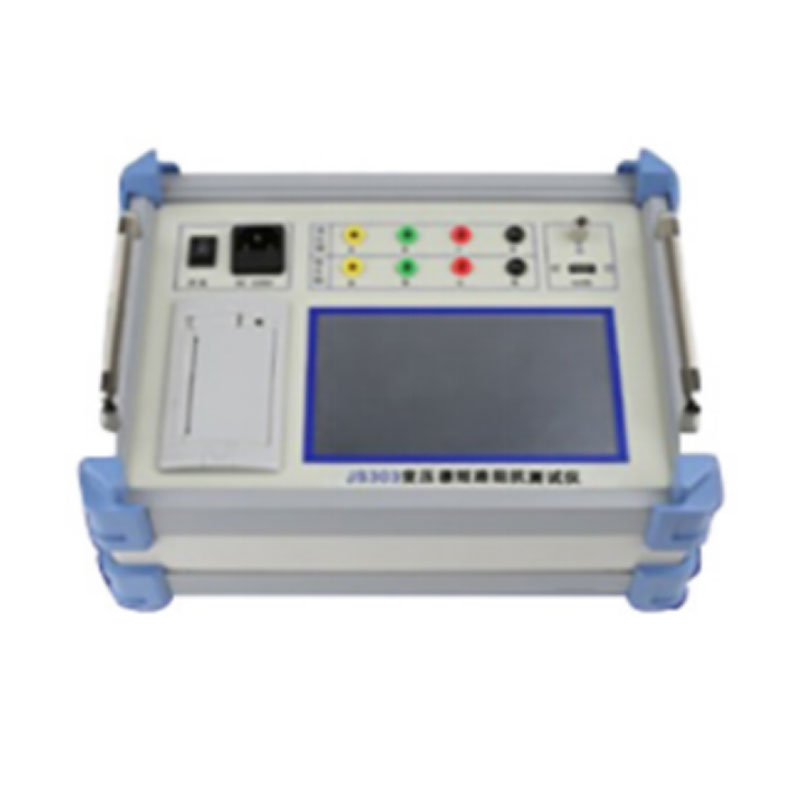

JF-JS303变压器短路阻抗测试仪

功能特点

1.仪器采用7寸真彩液晶，可测量电压、电流、角度、功率等电参数，并可显电压电流的示向量图，同屏显示清晰直观。

2.可测量单相、三相变压器的阻抗、电抗、电阻、阻抗电压百分比等参数。

3.仪器具有谐波分析功能，可测量变压器上所施加的电压电流的1-24次谐波含量，并可显示棒图及电压电流波形图。

4.可使用三相电源或单相电源测试，便于现场没有三相电源的情况下使用。

5.具有数据存储及数据浏览功能，仪器支持DBF数据库，可按用户需求存储测试数据或浏览测试记录。仪器还支持优盘导出功能，可通过优盘导出测试数据，数据库支持excel电子表格打开方式，方便编辑打印或存档

6.采用7寸真彩触摸屏操作，emwinGUI界面，内置128M存储器（可扩展4G存储卡），支持汉字输入，操作简单方便。

7.体积小，重量轻，测量准确，不掉电日历，时钟功能，可随时存储测试时间。

8.仪器自带打印机便于现场打印测试记录。

技术指标

1.电压测量范围： 0－500相电压（线电压为800V），

2.电流测量范围： 0-25A（支持外接CT扩大量程）。

3.测量精度：0.2%（功率因数1.0-0.2），1%（功率因数0.2-0.01）

4.工作电源：AC220V±15%

5.工作温度：-10℃-40℃

6.环境湿度：10%-85%

7.体积 ：320mm×230mm×140mm

8.重量 ：3.5kg(不包括测试线)
