JF-JS301变压器智能变比组别测试仪

JF-JS301变压器智能变比组别测试仪, 是我公司自主研发的新一代智能型产品，仪器采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。

型号对应表

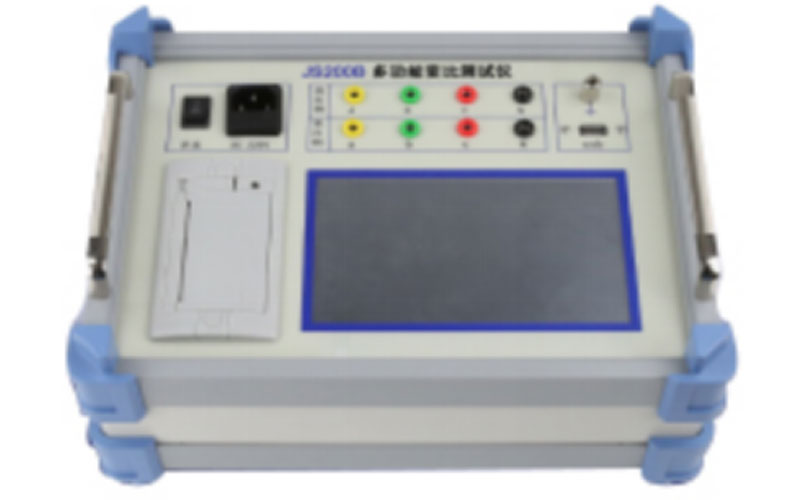

便携式：可选配自带电池电源

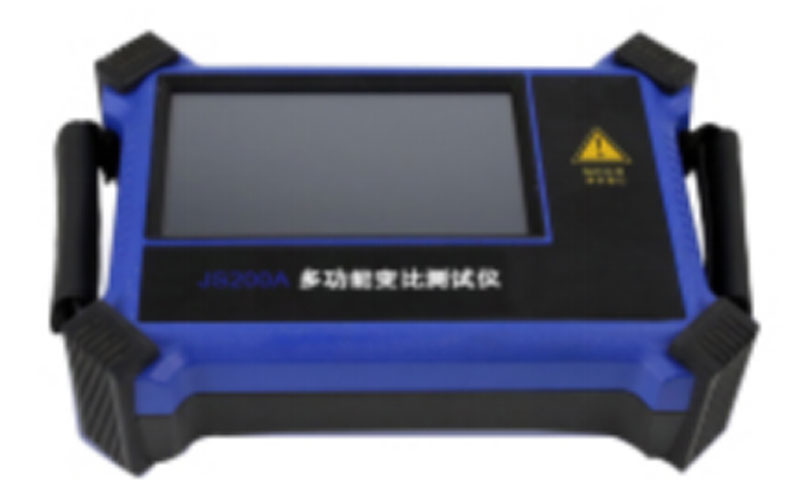

A型手持式：可选配自带电池电源

功能特点

1.全自动变比测量功能，无需设置参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。

2.可自动测量三相、单相变压器变比，并可计算变比误差。

3.内置三相信号源，可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、等各种联结组别的变压器的变比。

4.可测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了，仪器自带自校功能，可根据自校结果判别测试线或仪器故障。

5.可自动跟踪变压器有载分接开关位置，并自动指示当前分接点。

6.可显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。

7.自动保护功能，确保各种异常情况下仪器完好无损。

8.体积小，重量轻，测量准确，速度快（约3秒测试完成）。

9.可存储或打印全部测量结果，仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。

10.采用7寸真彩触摸屏操作，emwinGUI界面，支持汉字输入，操作简单方便。不掉电日历，时钟功能，可随时存储测试时间。

11.可支持蓝牙或串口打印机现场打印记录。

技术指标

1.变比测量范围： 0.8－50000

2.变比测量精度：0.1%（0.8-1000），0.2%（1000-50000）

3.输入电压：高压侧交流12-160V。

4.工作电源：AC220V±15%。可选配内置锂电池DC9.0V-12.6V，电池标称容量2600mAH，电池可连续工作时长约4个小时。

5.工作温度：-10℃～50℃

6.环境湿度：≤90%RH

7.体积 ： 270mm×190mm×70mm

8.重量 ：2kg(不包括测试线)
