JF-JG306变压器容量综合测试仪

为了解决变压器铭牌丢失或字迹不清以上问题，我公司开发研制了配电变压器容量综合特性测试仪。

功能及特点

2.1  本仪器体积小, 重量轻，接线少，操作简单。

2.2  本仪器无需外接电源即可对变压器进行容量测试。仪器内置高性能电池，可自动产生数字合成的高精度三相电压信号，失真度小测量精度高。

2.3  仪器可根据不同变压器自动输出合适的电压电流，自动化程度高。

2.4  仪器采用小电压小电流的测试方法，只需很小的电源功耗即可完成容量测试。

2.5  可显示三相相电压和线电压、电流、角度、有功功率、无功功率、功率因数、  频率等参数。

2.6  可直接显示三相向量图，直观方便。

2.7  可显示各相电压、电流的波形图，方便观察波形失真情况。

2.8  可分析各相电压、电流的谐波含量（1-32次谐波），并显示各次谐波百分比及棒图。

2.9  可用单相电源或三相电源测量变压器的容量、空载损耗、负载损耗、阻抗电压百分比等变压器参数。

2.10  采用大屏幕真彩触摸屏显示多种参数，界面友好操作简便。为方便用户使用，可对测试数据进行分析、保存（配置了热敏打印机，由用户选择是否对数据进行打印）。

技术性能

3.1  测量参数及范围

测试变压器型式： S7 、 S9 、 S11 、特种

测试变压器容量： 20 ～3000 kVA / 3～66kV

3.2  主要参数

3.3  工作温度:   -20℃～+50℃

3.4  充电电源:   220V±20%

3.5  体积:   长：325mm，宽：280mm，高：145mm

3.6  重量:   2.5kg

3.7  绝缘

a．电压、电流输入端对机壳的绝缘电阻≥100MΩ

b．工作电源输入端对外壳之间承受工频2kV（有效值）历时1分钟试验。

面板说明

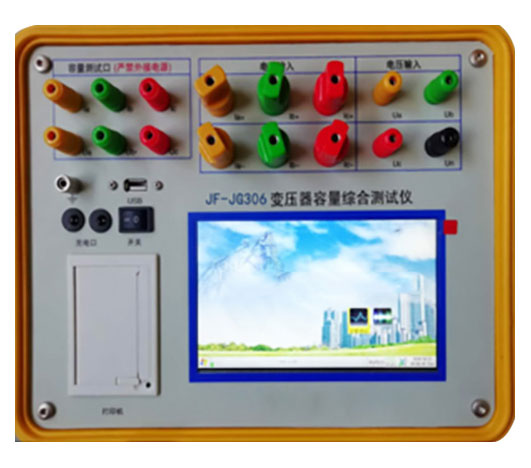

4.1  面板布置图

Ua（黄）、Ub（绿）、Uc（红）、Ia（黄）、Ib（绿）、Ic（红）为电压电流输入和电压输出回路接线端钮。
