JF-DL变压器短路阻抗测试仪

概述

JF-DL变压器短路阻抗测试仪，是本公司产品之一。短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的判据。该仪器电路设计精巧，性能优越，体积小，重量轻，现场使用方便。该仪器内部采用同步交流采样及数字信号处理技术，测量数据准确，是变压器检测分析的有效工具，也可用于电抗器、输电线路等设备阻抗测量。

主要功能与特点

1．可测量变压器短路阻抗、短路电抗，短路电阻，三相阻抗电压。

2．可显示每次测试的电压、电流、功率、频率等参数。

3．仅使用单相220V交流电源即可完成测量，在没有交流电源情况下，可使用小功率UPS电源供电（根据测试电流考虑电源容量）。

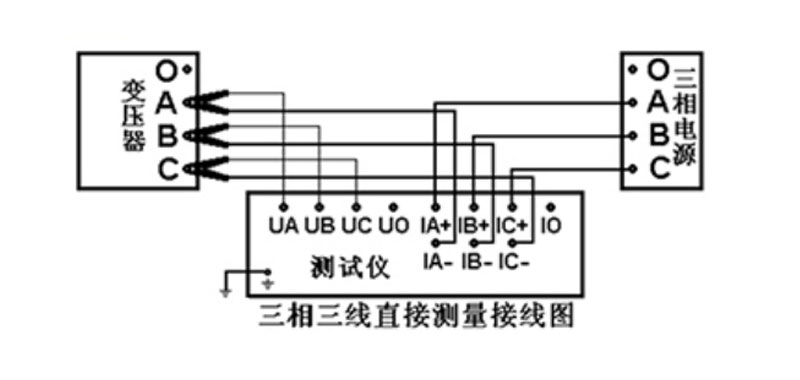

4．接线操作简单方便，可以使用单相测试电源也可使用三相测试电源。

5．自动频率校正，可消除频率波动造成的误差。

6．可储存100次测量结果，本仪器内置不掉电存储器，可长期保存测量数据。

7．大屏幕液晶显示，全部汉字菜单及操作提示，直观方便。

8．不掉电日历，时钟功能。

主要技术指标

1．基本测量精度：电压、电流、阻抗  0.2%±3字；功率  0.5%±3字 (cosφ>0.1), 1.0%±3字(0.01

2．电压测量范围：AC0~800V

3．电流测量范围：AC0~80A

4．阻抗测量范围：1Ω~200Ω

5．工作温度：-１０℃~４０℃

6．环境湿度：１０%~８５%

7．体积：350×260×160mm

8．重量：7kg (不包括测试线)
