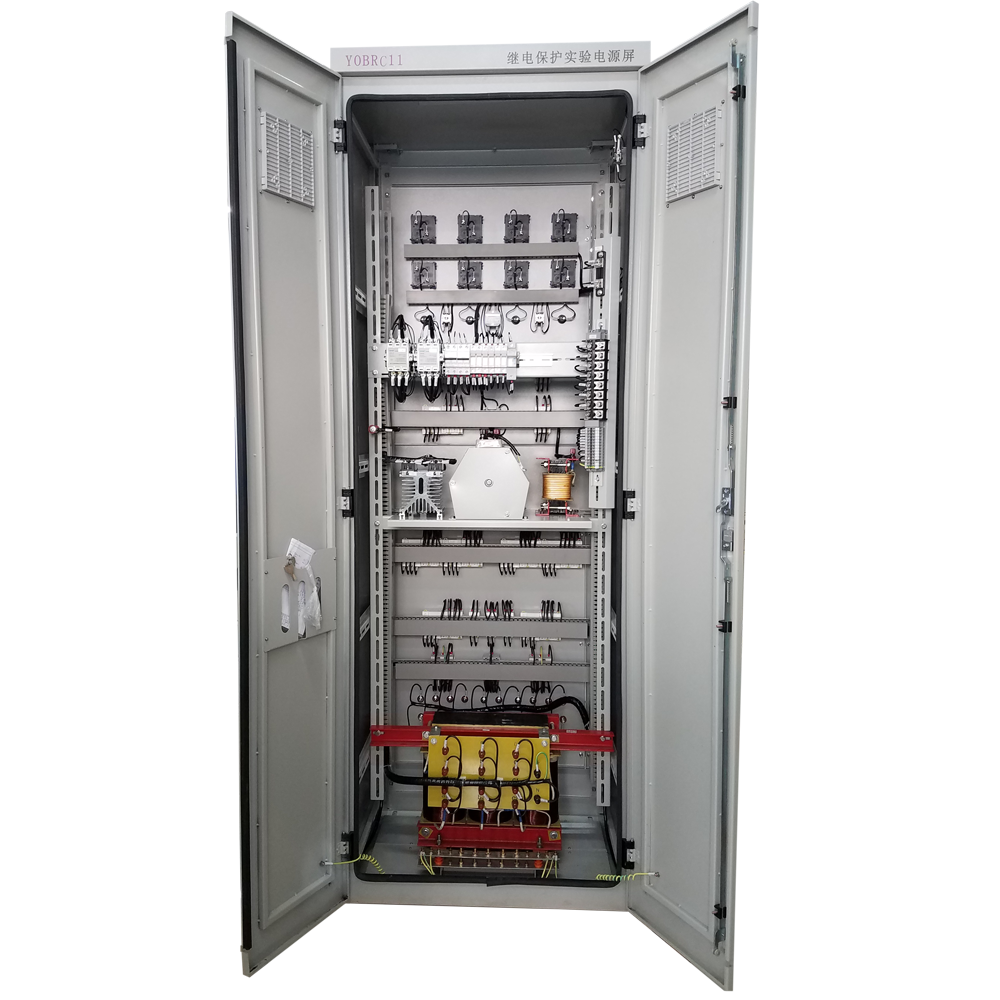

JF-PGY继电保护试验电源屏

主要特点

◆ 双路电源供电，可手动、自动切换；使用接触器可带负荷切换；

◆ 交流电源采用大容量隔离变压器，直流电源可以连续平滑的调节电压

◆ 输出交流电源装有漏电保护开关，确保试验人员；

◆ 屏面绘有模拟图，使操作人员容易识别，避免发生误操作。

技术参数

交流部分

◆ 额定输入电压：双路三相220Ｖ/380V，频率50Hz；；

◆ 额定输出电压：220V/380V，三相四线，共六路输出；

◆ 58V/100V，三相四线，共三路输出；

◆ 输入变压器容量15kVA，输出电流为3×22.8A；

直流部分

◆ 电源输入为交流三相380V；

◆ 输出直流电压0～250V连续可调，分三路输出；

◆ 整流变压器容量5kVA，输出电流25A；
