JF- GBH-12.736型线路过电压保护器

产品概述

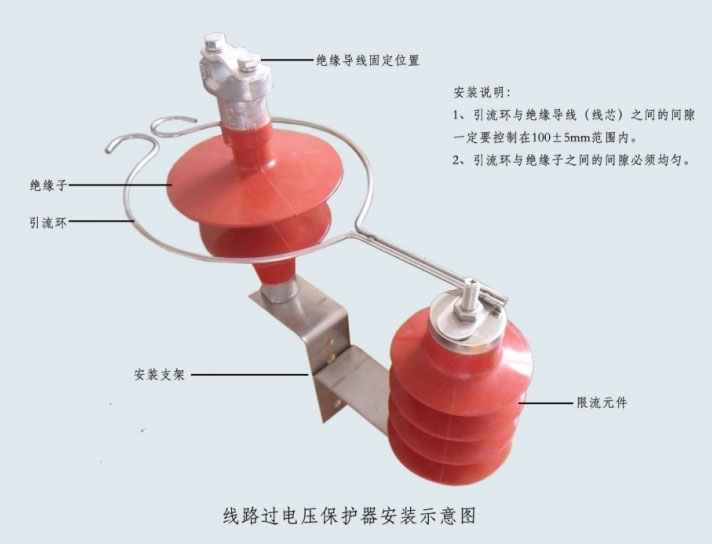

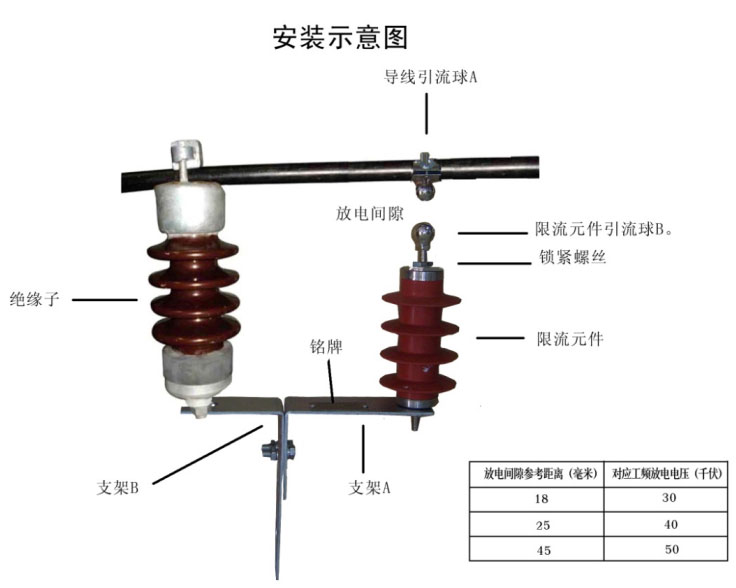

我公司研制的JF- GBH-12.7/36新型架空绝缘线路带间隙的过电压保护器结构如下图所示：

该装置在放电过程中，会在限流元件上保留一个“残压”，在雷电压过后的系统工频电压下，能自己熄灭工频续流，从而保持系统不失压，避免继电保护动作跳闸情况的发生。

技术参数

◆ 系统标称电压：10kV(r.m.s)

◆ 系统电压：11.5kV(r.m.s)

◆ 额定电压：12.7kV(r.m.s)

◆ 标称放电电流：5kA

◆ 额定频率：50Hz

◆ 8/20μs标称放电电流下的残压：≤36kV(峰值)

◆ 4/10μs大电流冲击耐受能力：65kA(峰值)

◆ 2ms方波冲击电流耐受能力：150A(峰值)

◆ 工频参考电流：1mA

◆ 工频参考电压不小于：12.7kV

◆ 直流1mA参考电压：≥18kV

◆ 0.75Ur下的局部放电量：≤30pC

◆ 雷电冲击外绝缘耐受电压：60kV(峰值)

◆ 工频1min外绝缘湿耐受电压：25kV(r.m.s)

◆ 爬电比距：≥25mm/kV

◆ 额定弯曲负荷：1.0kN

◆ 串联间隙：100±5mm

◆ 1.2/50μs冲击放电电压：≤110kV

◆ 工频放电电压（串联间隙）：≥50kV
