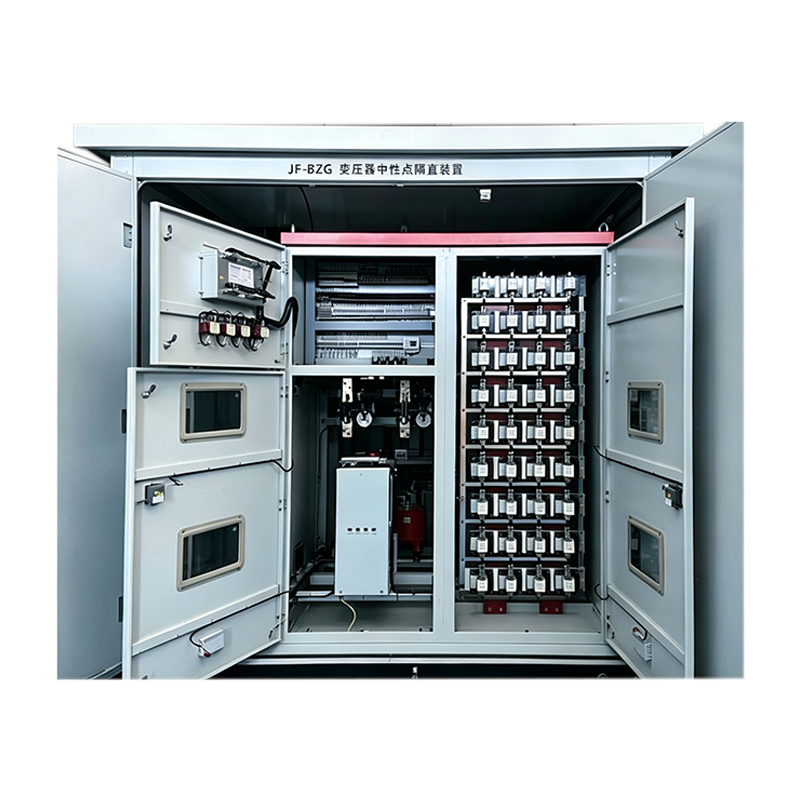

JF-BZG变压器中性点隔直装置

随着我国电网建设中交直流混合输电系统的应用，直流输电在单很大地运行模式下，部分接地极电流会经变压器中性点流入交流系统，导致变压器中性点产生直流分量，引发磁偏、磁饱和，进而产生谐波、振动和噪声，严重影响变压器及交流系统的运行。

JF-BZG 变压器中性点隔直装置专为解决上述问题而设计。该装置通过接入变压器中性点，有效阻隔直流电流的流入，消除直流分量对变压器的影响，同时确保交流系统的正常运行不受干扰。

装置采用电容器隔直原理，在变压器中性点串联接入大容量隔直电容器，并通过并联的状态转换开关实现“直接接地”与“电容接地”两种运行状态的灵活切换。当检测到中性点直流电流越限时，装置自动或手动切换至电容接地状态，阻隔直流电流；当直流电流消失或系统发生故障时，可快速返回直接接地状态。

系统主要由三部分组成：

◆ 户内隔离刀闸：用于装置投退操作；

◆ 装置本体：包含电容器、晶闸管、电抗器、传感器等一次设备及二次控制单元；

◆ 信号输出模块：提供开关量与模拟量信号，支持远程监控与调度。

主要技术特点

◆ 智能运行模式：支持自动、远方、就地三种控制模式，适应无人值守变电站需求；

◆ 快速保护机制：配备晶闸管快速旁路系统，在过电压情况下毫秒级切换至直接接地；

◆ 关键元器件如电容器、开关、传感器均采用工业级标准，适用于户外严苛环境；

◆ 全状态监测：实时监测中性点直流电流、电压，具备越限告警、故障诊断等功能；

◆ 灵活安装方式：支持户外集装箱或混凝土结构房安装，适应不同现场条件。

主要技术参数

◆ 隔直电容器：33000μF，1200V，四只并联；

◆ 状态转换开关：12kV，630A，分断时间＜20ms；

◆ 快速旁路晶闸管：额定电流4200A，浪涌通流70kA/20ms；

◆ 工作环境：温度-25℃～+45℃，海拔≤1000m；

◆ 电源要求：控制电源DC220V，辅助电源AC220V。
