产品概述

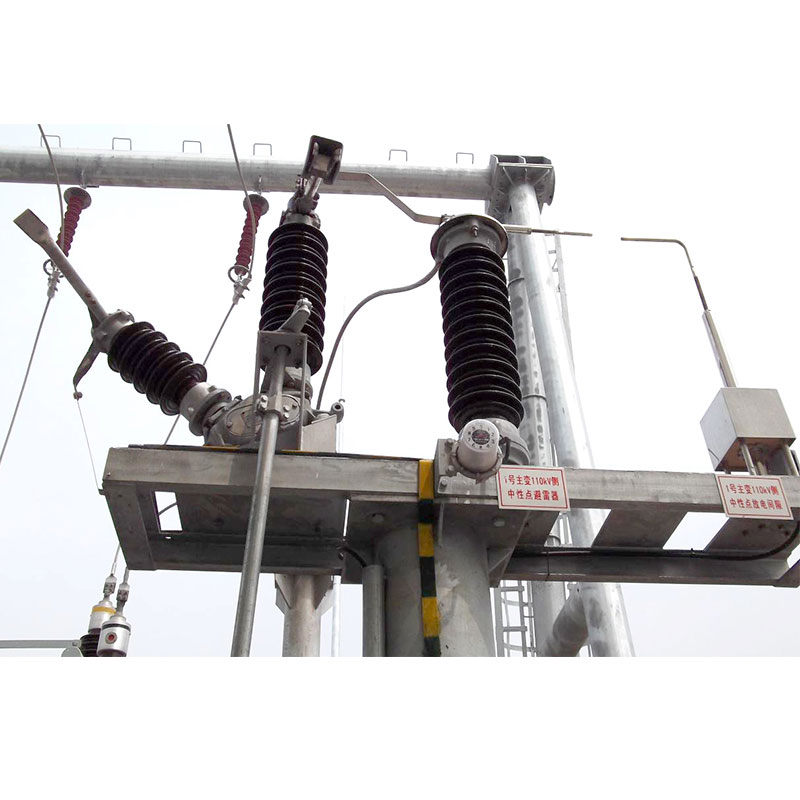

JF-ZJX变压器中性点间隙接地保护装置通过将避雷器和间隙配合使用，利用间隙放电的放电时延和金属氧化物避雷器无放电时延的特性，实现了高频瞬态过电压下，避雷器动作，间隙不动作；工频过电压下，间隙动作，实现快速保护。
型号及技术参数
| 产品型号 | 变压器额定电压kV | 变压器中性点 耐受电压 | 隔离开关 | 氧化锌避雷器 | 放电间隙 | 电流互感器 | ||||||
| 雷电全波和截波耐受电压kV(峰值) | 1min工频kV(有效值) | 额定电流A | 操动机构 | 额定电压kV(有效值) | 持续运行电压kV(有效值) | 直流1mA参考电压kV不小于 | 8/20μs雷电冲击电流残压kV（峰值) | 工频放电电压kV±10%(有效值) | 型式 | 变比 | ||
| JF-ZJX-110 | 110 | 250 | 95 | 630 | CS8-5(手动)或CJ6(电动) | 72 | 58 | 103 | 186 | 83 | 环氧树脂浇注全封闭支柱式 10kV 100/5 200/5 300/5 400/5 500/5 600/5 | |
| JF-ZJX-220 | 220 | 320 | 200 | 630 | 144 | 116 | 205 | 320 | 166 | |||
| JF-ZJX-330 | 330 | 440 | 292 | 630 | CJ6(电动) | 207 | 166 | 292 | 440 | 252 | ||
