JF-SWF高压断路器在线监测系统

产品概述

JF-SWF高压断路器在线监测系统是一款用于高压断路器状态监测与健康评估的智能系统。该系统适用于6kV至1000kV各类断路器，可实时监测断路器分合闸过程、储能状态、机械振动等多类参数，通过录波分析与智能诊断，实现断路器状态的实时评估、缺陷预警与寿命预测。

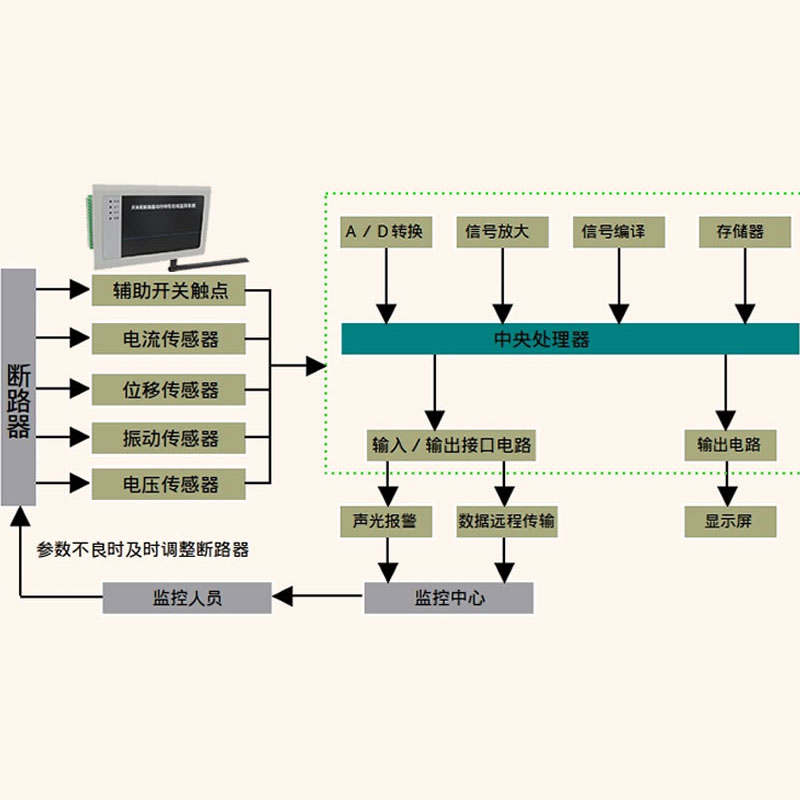

系统由现场监测单元、现场控制单元及各类传感器（电流、行程、振动传感器等）组成，支持无线（LoRa/WiFi）与有线（以太网/RS485）数据传输，可无缝接入现有电力监控系统，适用于变电站、开关柜、汇控柜等多种场景。

系统软件具备实时数据展示、波形分析、状态评估等功能，支持通过触摸屏、移动终端或U盘查看与导出数据，为用户提供断路器运维支持。

产品性能

◆ 同步采样与录波分析：多通道同步采集，支持波形录制与智能分析，准确捕捉断路器动作全过程。

◆ 全参数监测：覆盖主回路电流、分合闸线圈电流、储能电机电流、触头行程、机械振动、辅助触点状态等关键参数。

◆ 智能诊断与预警：通过波形特征比对与历史数据分析，实现机械特性评估、电寿命预测与故障预警。

◆ 灵活组网通信：支持LoRa、WiFi、4G无线通信及RS485、千兆以太网有线通信，适应不同现场环境。

◆ 高兼容性与扩展性：支持Modbus、DL/T860(IEC61850)通信协议，可接入温度监测、局放监测等扩展模块。

◆ 采用工业级硬件与嵌入式系统，支持SNTP网络对时，数据存储容量达10年以上。

◆ 便捷操作与维护：配备10.1寸触摸屏，支持U盘数据导出、移动终端接入，便于现场查看与数据管理。

技术参数
