JF-SDT高压断路器动作特性在线监测系统

产品概述

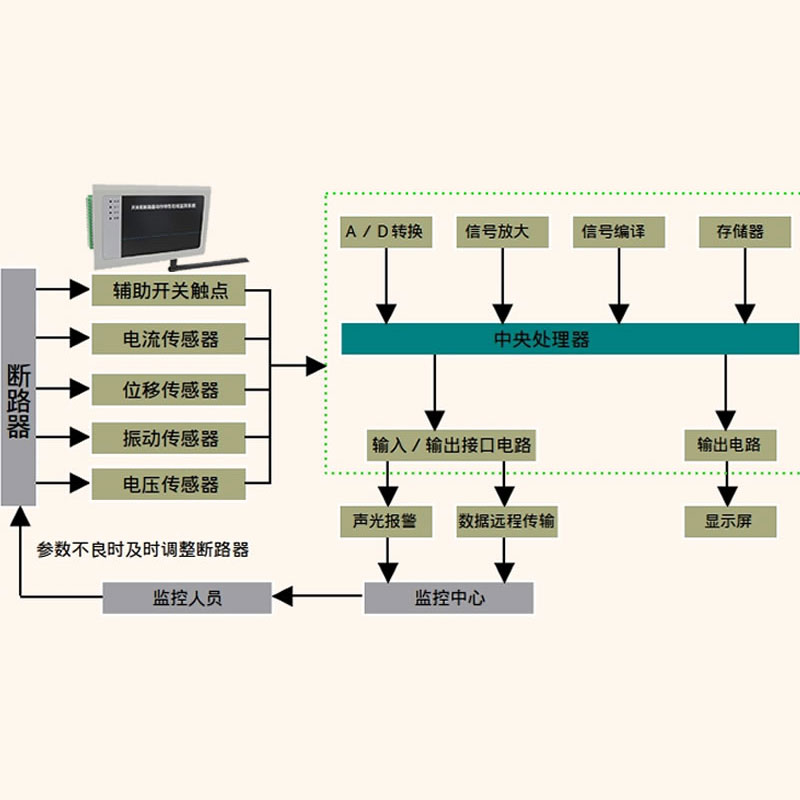

JF-SDT高压断路器动作特性在线监测系统是一款集机械特性监测、电气参数采集与智能诊断于一体的在线监测装置。该系统通过实时采集断路器分合闸线圈电流、储能电机电流、位移、振动、负荷电流等多类信号，实现对断路器机械特性与电气状态的全部监测与健康评估。

系统支持以太网、RS485、LoRa无线等多种通信方式，可灵活接入变电站自动化系统或物联网平台，适用于6kV至1000kV各类断路器的状态监测与故障预警，为智能电网与无人值守变电站提供技术支持。

产品性能

◆ 全参数同步监测：同步采集分合闸线圈电流、储能电流、位移、振动、负荷电流等关键参数，全部反映断路器运行状态。

◆ 高精度传感技术：采用穿芯式霍尔电流传感器，精度达0.1%；位移传感器采用非接触式测量，无机械磨损。

◆ 智能分析与诊断：内置诊断系统，通过波形比对、指纹分析等技术，实现机械状态评估与趋势预测。

◆ 多通信接口可选：支持以太网（TCP/IP）、RS485（Modbus）、LoRa无线通信，兼容IEC61850规约，便于系统集成。

◆ 强大数据存储与查询：支持至少128次动作波形存储，可通过网络远程调用历史数据与曲线。

◆ 实时报警功能：当监测参数大于设定阈值时，系统自动告警，支持本地指示灯与远程信号输出。

◆ 灵活配置与扩展：可根据需求选配位移、振动、负荷电流、分合闸电压等监测模块。

◆ 工业级设计：宽温工作（-40℃～+70℃），高抗干扰能力，适用于恶劣电气环境。

技术参数
