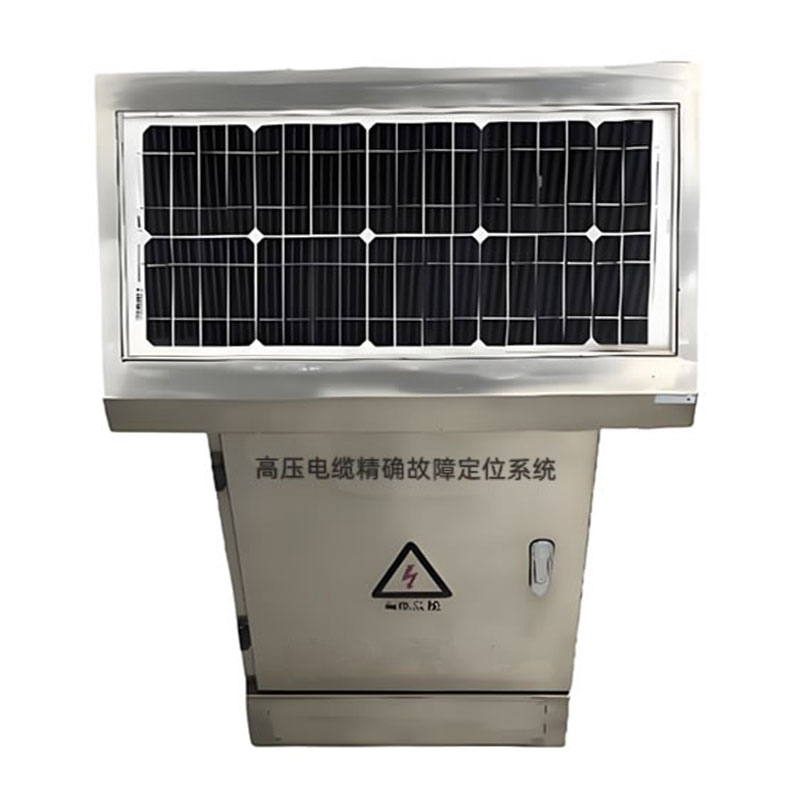

JF-C6000电缆综合在线监测及精.确故障定位系统

JF-C6000电缆综合在线监测及准确故障定位系统是优惠申请大厅专为城市电网、输配电电缆网络设计的一体化智能监测解决方案。系统深度融合高速暂态行波测距、局部放电监测、护层环流及负荷电流测量等技术，实现对高压电缆运行状态的实时、在线、多维度综合监测与故障准确定位。

本系统采用物联网架构，集数字化传感器、高速数据采集（FPGA+ARM）、高精度同步授时（GPS/北斗）及通信技术于一体，可及时发现电缆绝缘缺陷、接地故障等隐患，并在故障发生时快速准确定位，大幅缩短故障查找与修复时间。

产品性能

◆ 高精度故障定位：采用双端行波测距原理，基于纳秒级时间同步，实现故障点的准确定位，定位误差≤0.2%*L+5米，准确率≥99%，改变传统离线故障定位效率低、安保性差的局面。

◆ 多参数综合监测：一套系统集成故障行波监测、局部放电监测（灵敏度1pC）、护层环流监测及电缆负荷电流监测，全部评估电缆绝缘老化、护层损伤、负荷过载等运行状态，实现隐患提前预警。

◆ 预警与智能诊断：系统能捕捉并分析瞬时性接地故障的暂态特征，对电缆绝缘劣化趋势进行智能诊断与预警，预警准确率≥90%，防患于未然，避免故障扩大。

◆ 环境适应性：监测终端采用铸铝合金外壳，防护等级高达IP68，具备防潮、防腐、防爆、抗电磁干扰能力，适应-40℃ ~ +85℃的严苛环境（如电缆隧道、管廊），平均无故障时间（MTBF）≥20000小时。

◆ 灵活配置与便捷安装：硬件采用模块化设计，标配行波故障定位功能，局放、环流、负荷监测及太阳能/CT取电等均为可选配模块。装置结构紧凑，安装简便，单端安装约30分钟即可完成。

◆ 强大的软件平台：后台系统支持跨平台（Linux/Win，兼容国产系统），提供Web远程访问。具备设备全景管理、实时数据/波形显示、历史数据存储、智能告警（支持短信推送）、故障报告自动生成等功能，界面直观，操作便捷。
