JF-CJF高压电缆局部放电在线监测系统

产品概述

JF-CJF高压电缆局部放电在线监测系统是电缆绝缘状态诊断工具。系统基于脉冲电流法（IEC 60270标准），专为10kV及以上电压等级的电力电缆及其接头设计，致力于实现对局部放电（PD）信号的实时、在线、准确监测与智能分析。

传统定期检修无法持续追踪电缆绝缘的动态劣化过程。本系统通过在电缆接地线上安装高频传感器，持续捕捉由绝缘内部缺陷（如气隙、杂质、树枝状老化）产生的微弱放电信号。通过高速采集、智能滤波与科学算法，系统能够有效评估电缆绝缘健康状况，提前预警潜在故障，准确定位放电严重的接头，并提供放电发展趋势分析，从而将电缆运维模式从“计划检修”转变为预测性状态检修，显著提升供电资产寿命。

产品性能

高灵敏度与准确定位：

◆ 采用高性能高频脉冲电流传感器（HFCT），实验室条件下灵敏度可达5pC，现场条件下可达20pC，能有效捕捉早期绝缘缺陷。

◆ 运用同步采集技术与科学的定位算法，可在线路中准确定位放电活动剧烈的电缆接头，为准确检修提供明确目标。

强大的抗干扰与智能诊断：

◆ 综合运用模拟滤波、脉冲分组、周期脉冲剔除及动态阈值等多种抗干扰技术，结合数字带通滤波，能在复杂电磁环境中有效提取真实放电信号，确保数据。

◆ 系统软件提供工频周期放电图、二维谱图（q-φ, N-φ, N-q）及放电趋势图等多维度分析工具，直观呈现放电特征，辅助进行绝缘状态深度诊断与趋势预测。

便捷安装与灵活组网：

◆ 传感器采用开合式钳形设计，无需停电即可安装于电缆接地线上，施工便捷，不影响电缆正常运行。

◆ 支持光纤总线和无线（4G）云平台两种通讯模式。4G无线方式支持通过PC或手机客户端远程访问实时数据，实现移动运维。

高速硬件平台：

◆ 采集单元核心采用高性能FPGA处理器，实现100MSps采样率、12位分辨率的高速同步采集，每次分析可连续捕获50个工频周期以上的数据。

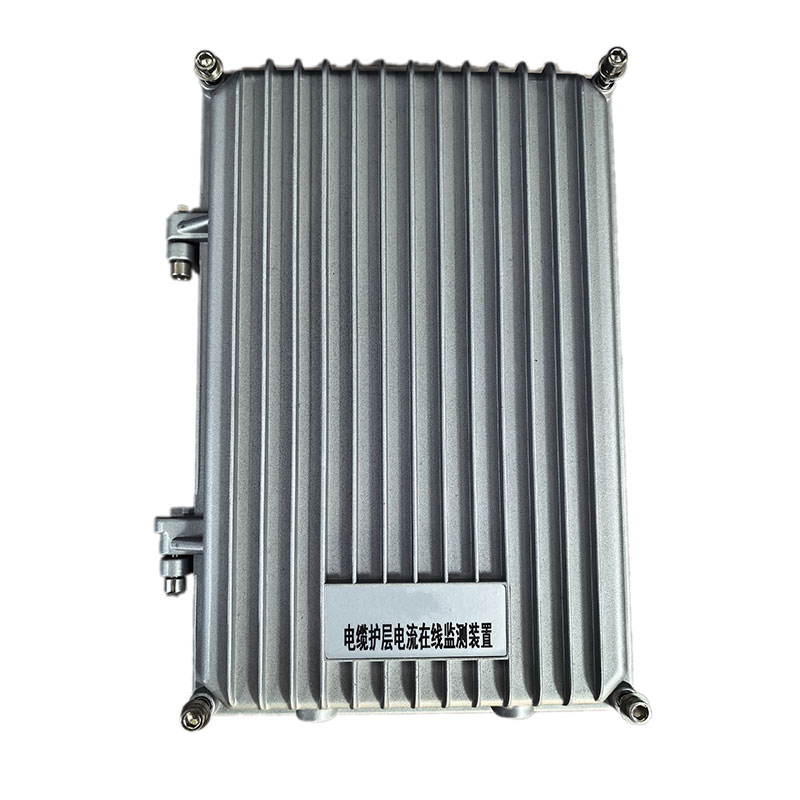

◆ 就地采集箱采用防水、防尘、防潮设计，防护等级高，适应电缆夹层、隧道等恶劣环境。
