JF-MJF开关柜局部放电在线监测系统

产品概述

JF-MJF 开关柜局部放电在线监测系统是一款专为中高压开关柜设计的综合性、智能化绝缘状态监测与故障预警解决方案。开关柜作为电力配电网络的核心设备，其内部绝缘劣化引发的局部放电是导致故障的主要原因之一。传统巡检方式难以实时捕捉间歇性放电信号，且易受干扰。

本系统创新性地融合了 UHF（特高频）、TEV（暂态地电波）、AE（超声波）和 HFCT（高频电流） 四种主流检测技术，构建了多维度的监测网络。通过部署在柜内外的智能传感器，系统能够7×24小时不间断地捕捉由局部放电产生的电磁波、声波及脉冲电流信号，并利用信号处理与智能诊断算法，有效剔除环境干扰，准确识别放电类型（如电晕、表面放电、内部放电等），评估放电严重程度，甚至实现故障点的初步定位。

系统旨在将被动检修转变为主动预警与状态检修，帮助运维人员及早发现开关柜内部绝缘缺陷、连接松动、元器件老化等隐患，为制定科学的维护计划、避免非计划停电、保配电网运行提供至关重要的数据支撑与决策依据。

产品性能

多技术融合，监测全部准确：

◆ 四位一体监测：集成特高频（UHF）、地电波（TEV）、超声波（AE）和高频电流（HFCT）传感器，可针对开关柜不同部位、不同类型的放电缺陷进行互补性监测，消除检测盲区，提升监测。

◆ 强抗干扰能力：采用全密封多腔体屏蔽设计的监测装置，结合模拟数字混合滤波、小波消噪、窄带干扰抑制等技术，有效抵御现场复杂的电磁与噪声干扰，确保数据真实有效。

◆ 背景噪音识别：可选配背景噪声传感器，主动侦测环境干扰并予以滤除，进一步提升信号信噪比。

智能诊断与深度分析：

◆ 智能模式识别：采用基于波形分形特征提取与RBF人工神经网络的智能算法，自动识别并分类放电类型（电晕、表面放电、内部放电等），并以概率形式呈现诊断结果。

◆ 多维图谱分析：系统提供PRPD（相位解析放电）图谱、PRPS（相位解析脉冲序列）图谱、趋势图、频域谱图等多种分析工具，支持三维图谱旋转查看，深度挖掘放电特征。

◆ 故障定位与跟踪：支持电-声、电-电联合定位，可对放电源进行空间定位，并实时跟踪其强度、相位变化及位移趋势。

灵活配置与便捷安装：

◆ 模块化组合：用户可根据开关柜结构、电压等级及监测需求，灵活选配一种或多种传感器组合，实现定制化监测方案。

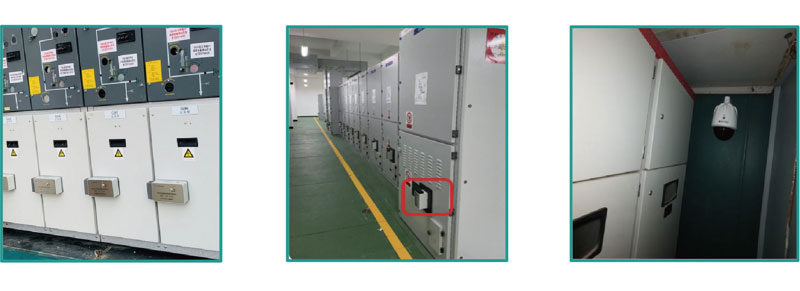

◆ 非侵入式安装：传感器普遍采用强磁吸附方式安装于开关柜内壁或接地线上，无需停电、无需改动柜体结构，施工快捷，不影响设备正常运行。

◆ 强大扩展能力：监测装置支持1-128通道扩展，可轻松覆盖整站开关柜群。并可选配无线测温或荧光光纤测温模块，实现“局放+温度”一体化监测。

强大软件与效率管理：

◆ B/S架构后台：基于浏览器访问，支持多用户同时登录，实时查看数据、图谱及报警信息。

◆ 全景数据管理：具备实时监测、历史数据追溯、趋势分析、报警事件管理、自动报表生成等功能。

◆ 智能报警与报告：支持阈值报警，自动生成包含设备信息、波形、图谱及诊断结论的状态评估报告。
