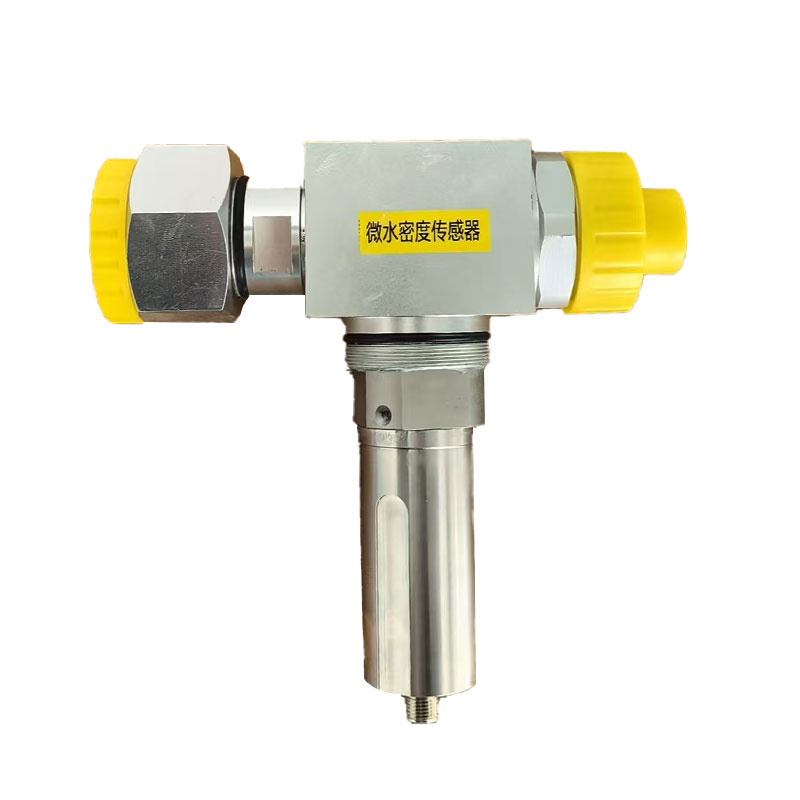

JF-GWS SF6微水密度在线监测系统

产品概述

JF-GWS SF6微水密度在线监测系统是一款集实时监测、智能分析与远程预警于一体的在线监测装置。系统专为以SF6气体作为绝缘和灭弧介质的高压断路器、GIS（气体绝缘组合电器）等关键电力设备设计，旨在持续、准确地监测气室内SF6气体的微水含量（湿度）、密度（压力）及温度三大核心状态参数。

SF6气体中的水分超标或密度下降（泄漏）会引发设备绝缘性能劣化、内部腐蚀、甚至可能因电弧分解产生有毒有害物质，严重威胁设备与电网。传统离线检测方式存在滞后性与操作风险。本系统通过传感器技术与物联网平台，实现对SF6气体状态的7×24小时不间断在线监测，自动记录数据、绘制趋势曲线，并在参数越限时及时发出分级报警，为设备状态评估、故障预警及智能化运维提供坚实的数据基础与决策支持，是SF6电气设备经济运行的手段。

产品性能

高精度多参数同步监测：采用高性能高分子薄膜传感器芯体，可同步准确测量SF6气体的露点（微水）、绝对压力（密度）及温度，全部反映气体绝缘状态。

◆ 双电源冗余：保系统供电不间断。

◆ 双RS-485接口：支持通信链路独立冗余，并行通信，数据传输更好。

◆ 主动微循环设计：克服气体采样死区，确保测量值代表气室真实状态。

◆ 自检功能：可智能判断内部传感器元件异常，并输出自检报告。

环境适应性与密封性：

◆ 全不锈钢结构：坚固耐用，有效防因法兰变形导致的接口泄漏。

◆ 多重防漏工艺：采用数控精加工接口、特种密封圈（三元乙丙胶）、电子束焊等工艺，漏气率低（≤1×10⁻⁹ Pa·m³/s），满足严苛密封要求。

◆ 高防护等级：传感器防护等级达IP65，适用于户外、低温、高湿度等复杂变电站环境。

强大的系统集成与扩展能力：

◆ 监测主机单机支持32路传感器接入，并可并联扩展，轻松应对多气室、多间隔监测需求。

◆ 支持标准通信协议（Modbus, IEC 61850），可无缝接入变电站综合自动化系统或远程监控主站，实现数据远传与集中管理。

◆ 智能软件与数据分析：配套后台软件可实时显示数据、自动生成历史趋势曲线，具备过限报警、数据存储与分析功能，助力状态检修决策。

技术参数
