JF-BYM-1变压器油中气体在线监测系统（单氢）

产品简介

JF-BYM-1变压器油中气体（单氢）在线监测系统是优惠申请大厅针对变压器早期故障预警推出的高性价比在线监测装置。系统专注于监测变压器油中氢气（H₂）浓度——作为变压器内部过热、放电等故障的首要特征气体，实现快速、准确、连续的氢气监测与预警，为变压器状态评估与隐患早期发现提供依据。

核心功能

◆ 单一氢气准确监测：采用聚合物固体电解质燃料电池传感器，选择性监测H₂浓度，测量范围0-2000μL/L，响应时间≤10分钟。

◆ 实时显示与报警：前面板数码管实时显示浓度值，支持现场报警指示灯与继电器输出，预警阈值可现场或远程设定。

◆ 多参数扩展监测：可选配油温、油压、微水传感器，实现多维度状态监测（选配功能）。

◆ 工业级通讯接口：标配RS485（Modbus协议），支持远程数据查询、参数设置与历史记录下载。

◆ 低功耗紧凑设计：静态功耗＜50W，小型化机身，直接安装于变压器阀门，无需复杂油路。

系统组成

监测主机（一体化设计）

◆ 紧凑长方体结构，户外防护设计，适应-25℃～+70℃宽温环境

◆ 内置MCU控制板、电源板、显示面板及传感器接口

◆ 支持航空插头连接，安装便捷

氢气传感器（核心监测单元）

◆ 燃料电池原理，抗干扰性强，寿命长

◆ 油气分离膜渗透技术，直接接触油样，响应迅速

◆ 具备自动温度补偿

选配模块

◆ 油温传感器：Pt100，实时监测油温变化

◆ 油压传感器：0-700kPa，硅压阻芯片

◆ 微水传感器：实时监测油中水分含量

技术优势

◆ 高性价比监测方案：聚焦关键故障气体——氢气，以较低成本实现早期预警

◆ 即插即用安装模式：直接安装于变压器阀门，无需油泵、载气等辅助系统

◆ 强抗干扰：通过IEC标准电磁兼容、振动、湿热等严苛环境试验

◆ 数据可比性强：监测结果与实验室色谱数据趋势一致，便于比对与分析

◆ 支持远程运维：具备远程参数设置、数据召测与故障诊断功能

应用场景

◆ 35kV～220kV油浸式变压器、电抗器等设备的氢气在线监测

◆ 老旧变压器改造项目，经济型状态监测方案

◆ 配电网、工矿企业、新能源电站等场景的变压器故障早期预警

◆ 多台变压器集中监测系统（支持RS485组网）

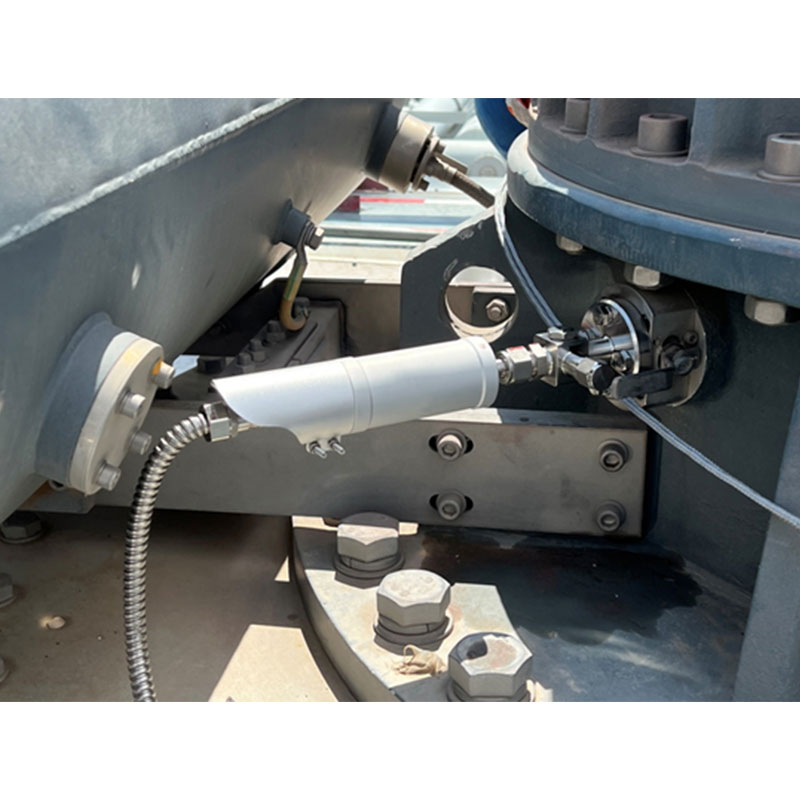

◆ 典型安装位置

◆ 散热器回路阀门

◆ 净油器阀门

◆ 变压器底部放油阀

◆ 套管预留监测口
