JF-BTX变压器铁芯/夹件接地在线监测系统

产品简介

JF-BTX变压器铁芯夹件接地在线监测系统是针对变压器铁芯及夹件绝缘状态研发的高精度在线监测解决方案。系统通过实时监测铁芯、夹件接地泄漏电流，智能识别绝缘异常与多点接地故障，实现对变压器“心脏”状态的全程可视化监控与预警，助力电力系统实现主动运维与管控。

核心功能

◆ 高精度电流监测：采用零磁通补偿技术，实时测量铁芯/夹件接地电流，测量范围1mA～10A，精度达±（读数×2%+1mA）。

◆ 智能故障诊断：结合历史数据趋势分析与阈值判断，自动识别绝缘劣化、多点接地等异常状态。

◆ 多重报警机制：支持实时报警、分级预警，异常信息可通过短信、平台推送等方式及时通知运维人员。

◆ 灵活通讯接口：支持RS485、光纤传输，可选配IEC61850、电力104规约，轻松接入变电站综合监控系统。

◆ 远程可视化监控：提供B/S+C/S架构上位软件，支持远程数据查询、曲线分析、报表导出。

系统组成

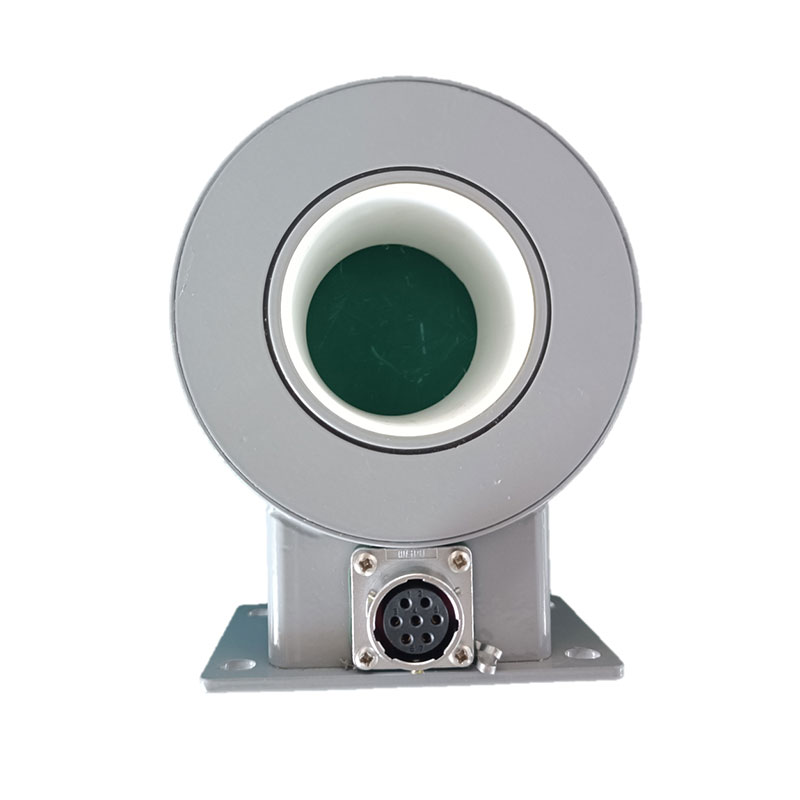

零磁通电流传感器

◆ 穿芯式结构，安装方便，无需断开接地线

◆ 具备自动激磁补偿功能，温漂小

◆ 全封闭不锈钢外壳，适应户外恶劣环境

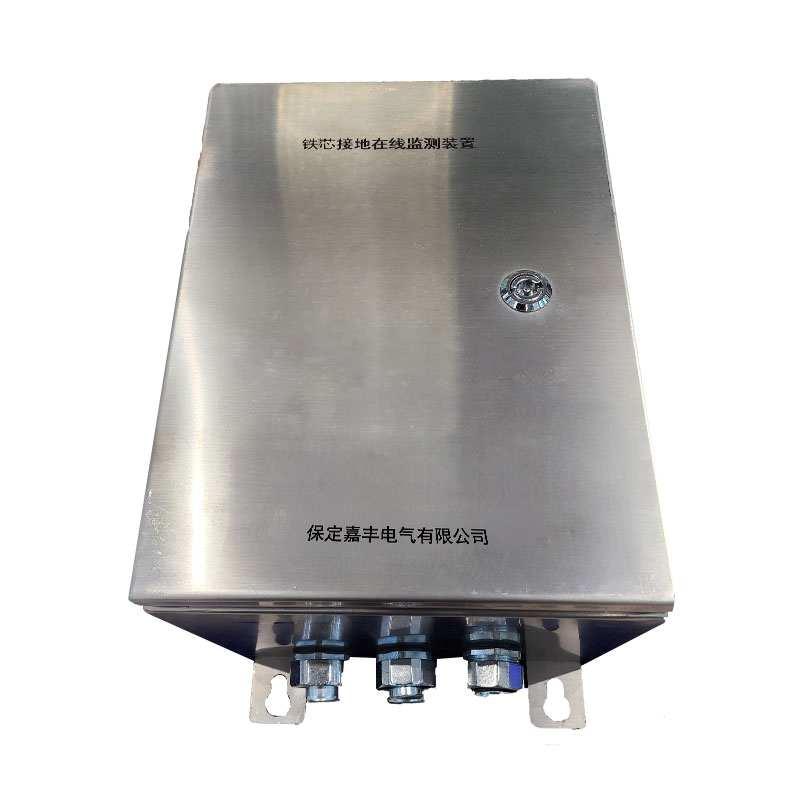

监测主机（1U机箱式）

◆ 工业级硬件设计，宽温工作（-30℃～80℃）

◆ 支持多路信号同步采集与就地处理

◆ 模块化设计，维护便捷，可扩展性强

智能通信组件（选配）

◆ 支持IEC61850、ModBus等多种协议转换

◆ 具备数据缓存与断点续传功能

技术优势

◆ 监测：采用“软硬结合”的自动补偿技术，确保长期运行精度

◆ 强抗干扰能力：全数字信号传输，分层分布式架构，杜绝模拟信号干扰

◆ 无源接入：传感器与主设备无电气连接，不影响一次系统运行

◆ 智能趋势分析：具备数据历史存储与变化趋势图谱，支持绝缘状态评估

应用场景

◆ 适用于发电厂、变电站、换流站等电力场所中：

◆ 油浸式电力变压器铁芯/夹件接地电流在线监测

◆ 电抗器、并联电抗器等高压设备绝缘状态监测

◆ 变压器综合在线监测系统（可集成于油色谱监测装置）

安装与维护

◆ 不停电安装：支持带电作业，传感器穿芯安装，不影响设备运行

◆ 标准化施工：提供详细安装指导与规范，支持现场技术对接

◆ 远程维护支持：系统具备自诊断与远程升级功能，降低运维成本

典型价值

◆ 提升运维效率：替代传统人工巡检，实现24小时无人值守监测

◆ 防范重大故障：提前预警铁芯多点接地等隐患，避免变压器损坏

◆ 延长设备寿命：通过绝缘状态趋势管理，指导预防性检修与状态检修
