JF-BYC变压器绕组荧光光纤测温系统（油变）

产品简介

JF-BYC变压器光纤测温系统系统采用荧光光纤传感技术，实时监测变压器绕组热点温度，突破传统间接测温局限，为变压器过载保护与绝缘寿命评估提供真实的数据支撑，实现从“模拟计算”到“直接感知”的智能化升级。

核心功能

◆ 直接测温：光纤探头直接嵌入绕组热点，实时获取真实温度值，非推算、非模拟。

◆ 多通道监测：支持1-18个测温通道（可定制），全部覆盖变压器关键测温点。

◆ 高精度与快响应：测温精度±1°C，分辨率0.1°C，响应时间≤2秒/通道。

◆ 强抗干扰能力：全光纤、无金属设计，免疫电磁、射频干扰，适用于高电压、强磁场环境。

◆ 智能报警与输出：配备继电器输出，支持温度越限报警；提供RS485、4-20mA、USB等多种通信接口。

系统组成

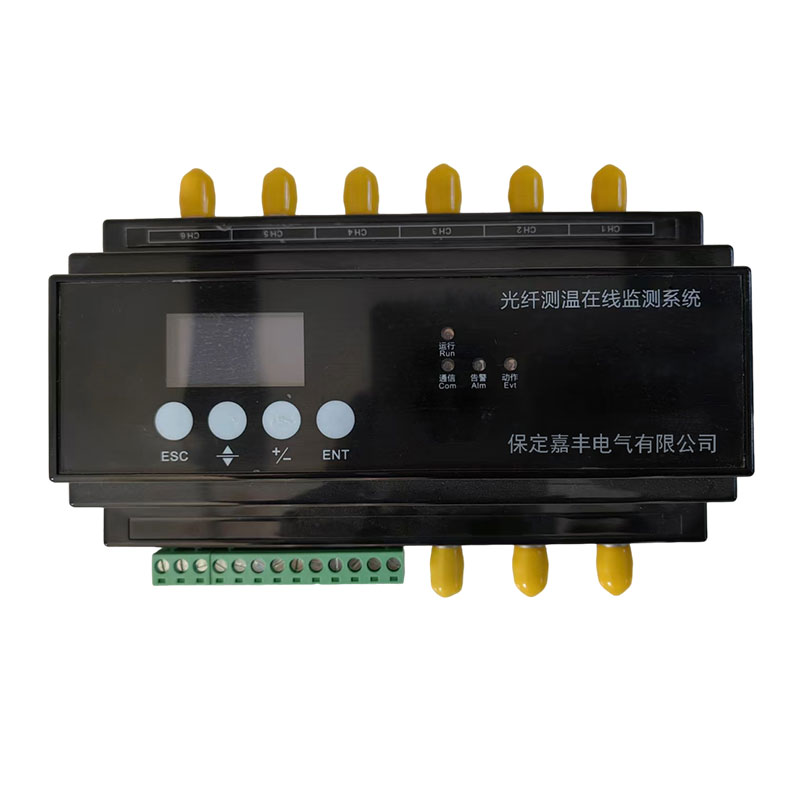

光纤测温装置

◆ 工业级紧凑设计（145×134×95.5mm），标准导轨安装

◆ 宽温工作（-20℃～65℃），适应变电站复杂环境

◆ 内置双路继电器，支持联动控制

光纤温度传感器

◆ 聚酰亚胺光纤 + 聚四氟乙烯护套，耐高温、耐腐蚀

◆ 测温范围-40℃～200℃，耐受电压高达100kV

◆ ST接头设计，连接好，安装灵活

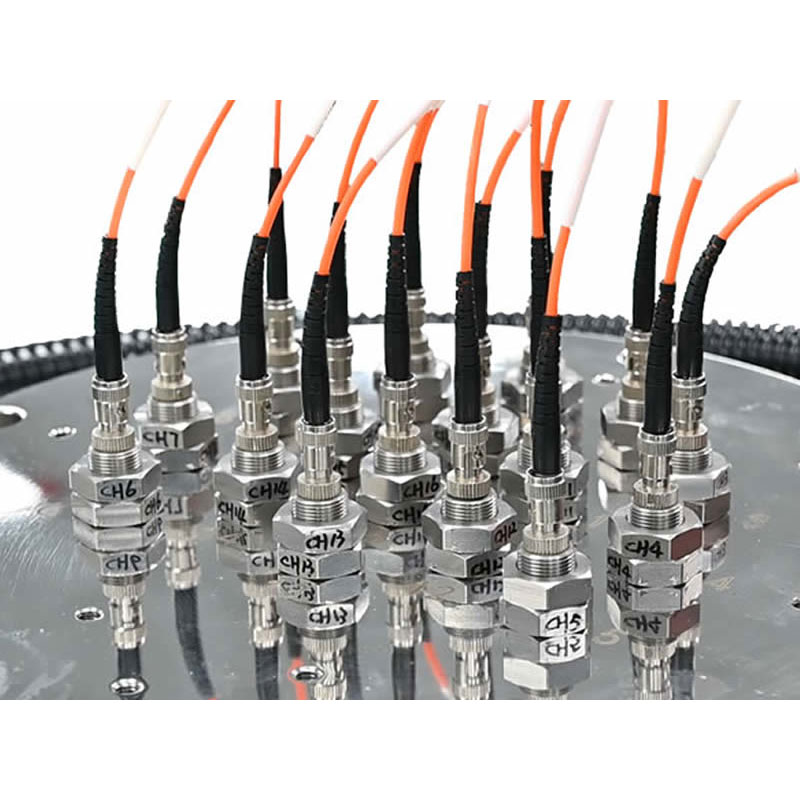

贯通器与法兰组件

◆ 316不锈钢材质，密封耐压设计（150kPa）

◆ 支持多通道集成安装，适配变压器本体开孔

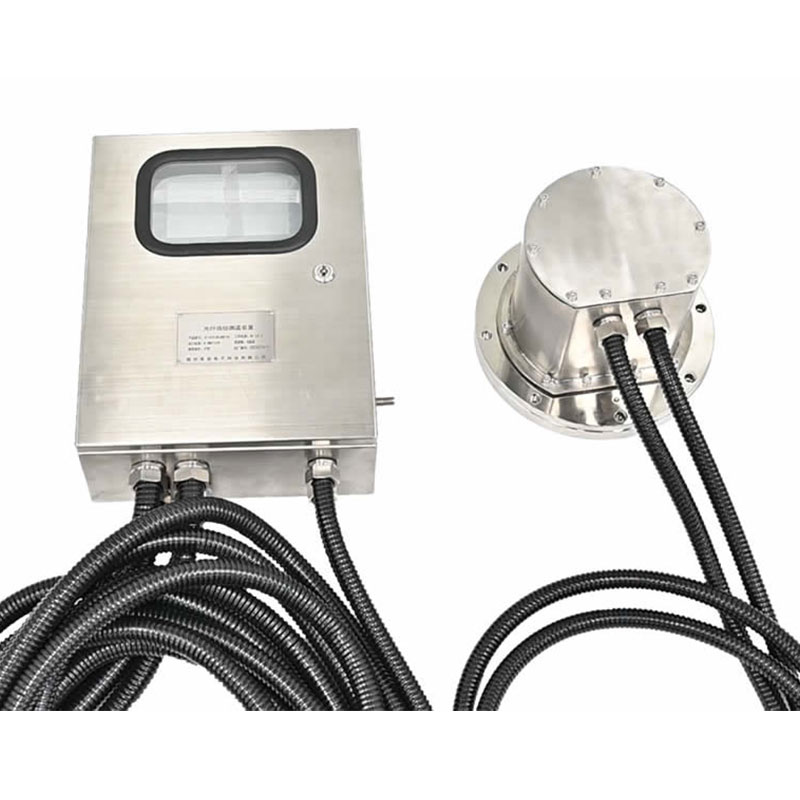

外部光纤与防护箱

◆ 特氟龙保护套管，耐化学、耐高温

◆ 分体式防护箱可选，增强户外长期防护

技术优势

◆ 真实反映热点状态：直接测量绕组很热部位，避免传统方法误差

◆ 全光纤：无电信号、无金属，本质好，绝缘性能优异

◆ 长期免维护：光纤探头无漂移，寿命长，几乎无需现场校准

◆ 安装灵活兼容强：提供全部安装组件，支持新装与改造项目

应用场景

◆ 油浸式电力变压器绕组热点温度在线监测

◆ 电抗器、互感器等高压设备内部温度监测

◆ 需要高精度温度测量的工业场景

◆ 变压器综合状态监测系统（可扩展集成）

运维支持

◆ 提供监控软件，支持实时曲线、历史数据查询与报表导出

◆ 支持ModBus协议，轻松接入现有监控平台

◆ 配备安装指导与故障处理指南，降低运维难度
