JF-BJF变压器局部放电在线监测系统说明书

产品概述

JF-BJF变压器局部放电在线监测系统是一款专注于变压器绝缘状态实时监测与智能诊断的化解决方案。系统基于特高频（UHF）法与高频脉冲电流（HFCT）法，准确捕捉变压器内部局部放电信号，并通过多维度谱图分析与智能诊断，实现绝缘缺陷的早期发现、准确定位与预警。

核心特点

◆ 双模式检测：支持特高频与高频脉冲电流两种检测方式，适应油浸式与干式变压器等多种应用场景。

◆ 抗干扰能力强：采用模拟滤波、脉冲分组、动态阈值等综合抗干扰技术，确保数据真实。

◆ 智能分析与诊断：内置故障诊断系统，可自动识别放电类型，提供PRPD、PRPS、φ-Q-N、椭圆谱图等多维图谱分析。

◆ 灵活部署与接入：支持壁挂、卡轨、磁吸及标准机箱安装，兼容IEC61850、Modbus等多种通信协议，易于集成至现有监控平台。

系统组成与关键技术

1. 采集单元

◆ 嵌入式高性能处理器，低功耗设计；

◆ 支持1-16个同步高速采样通道；

◆ 具备过电压保护，适应复杂现场环境；

◆ 通信方式支持以太网、RS485、无线LoRa。

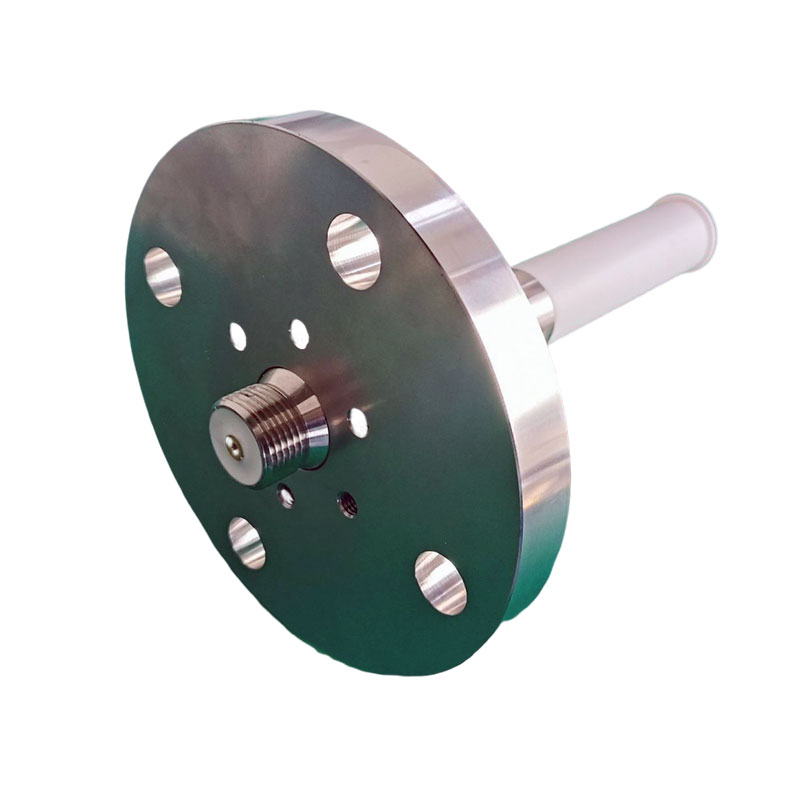

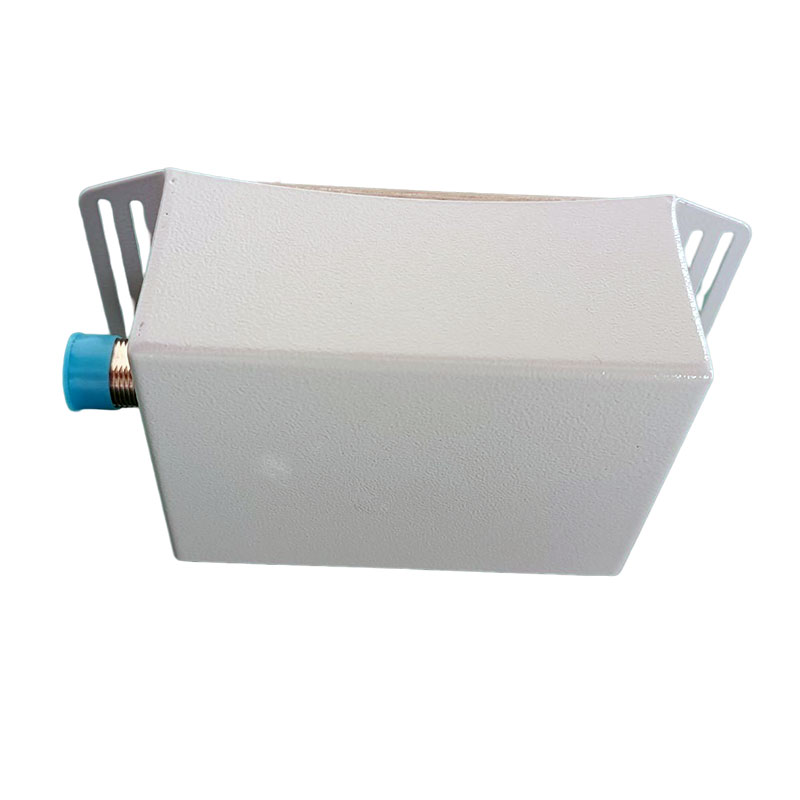

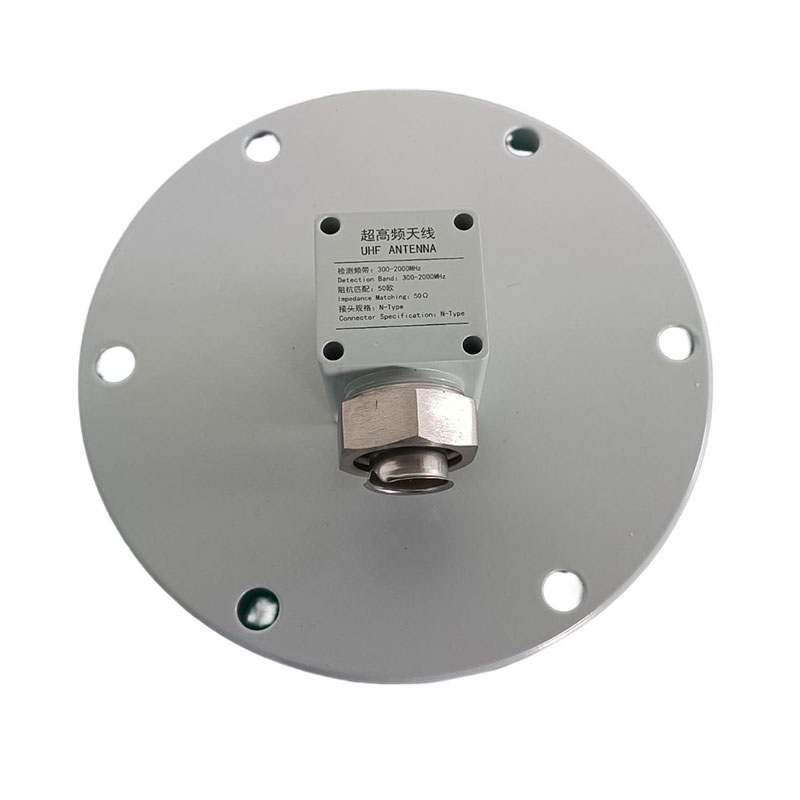

2. 超高频传感器（UHF）

◆ 频段范围：300MHz～1500MHz；

◆ 灵敏度高，感应度可达10pC；

◆ 安装方式灵活，支持本体检测孔、放油阀口、手孔等多种安装位置；

◆ 全密封结构，耐高温、防油、防尘，免维护。

3. 高频脉冲电流传感器（HFCT）

◆ 频段范围：0.1MHz～50MHz；

◆ 开合式设计，安装便捷，适用于接地线监测；

◆ 无二次开路风险，防水等级IP68，室内外通用。

4. 系统分析软件

◆ 实时显示局部放电各类谱图（PRPS、PRPD、椭圆图、Q-t、N-t等）；

◆ 支持历史数据查询与趋势分析；

◆ 具备故障报警、数据存储、远程召唤等功能；

◆ 可集成至变电站综合监控系统，支持Web远程访问。

典型应用场景

◆ 油浸式电力变压器局部放电在线监测；

◆ 干式变压器、电抗器等设备的绝缘状态评估；

◆ 变电站智能化改造与状态检修体系建设；

◆ 变压器故障追溯与运行维护决策支持。

安装与运维优势

◆ 传感器安装不影响变压器正常运行，无需停电作业；

◆ 支持新建站与改造站灵活部署，兼容多种变压器接口；

◆ 系统具备自诊断与远程维护功能，降低运维成本。
