JF-XH消弧线圈并小电阻成套设备

引言

1997年原电力部颁发DL/T620—1997行标中规定3～10kV不直接 连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流不高过下列数值时，应采用不接地方式，当高过下列数值又需在接地故 障条件下运行时，应采用消弧线圈接地方式：①3～10kV钢筋混凝土 或金属杆塔的架空线路构成的系统和所有35kV、66k系统—接地电流 10A；②3～10kV电缆构成系统—接地电流30A。本装置可适用于6～ 66kV电压等级配电网的电容电流补偿，在电力系统的变电站或发电厂 已经得到了应用，在矿山、石化等企业供电系统的应用也越来越多。

系统组成

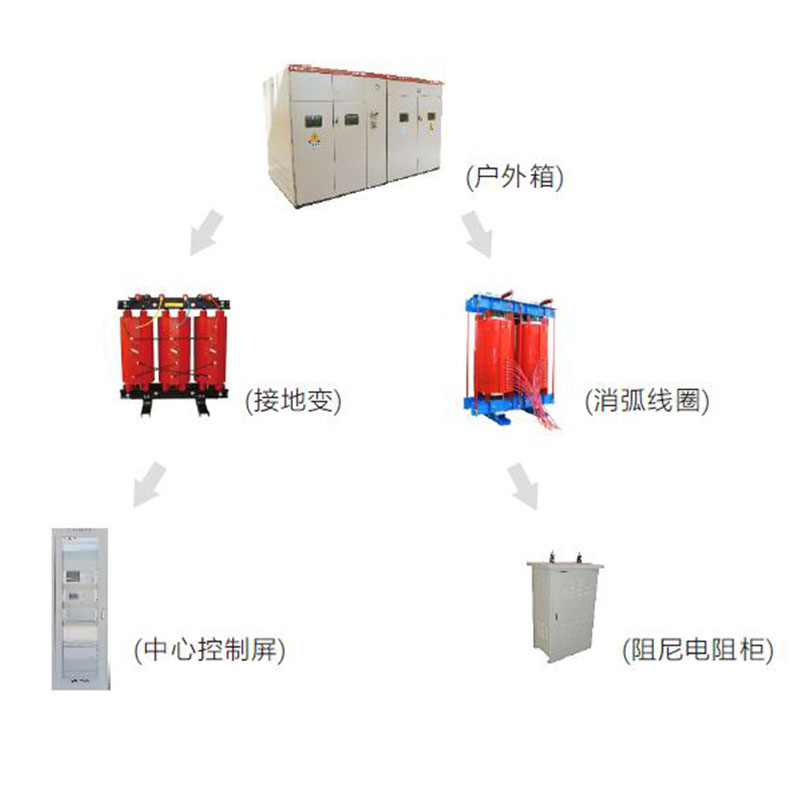

JF-XH型自动跟踪补偿消弧线圈成套装置系统由中心控制屏、 接地变压器、消弧线圈、阻尼电阻箱（预调试）。

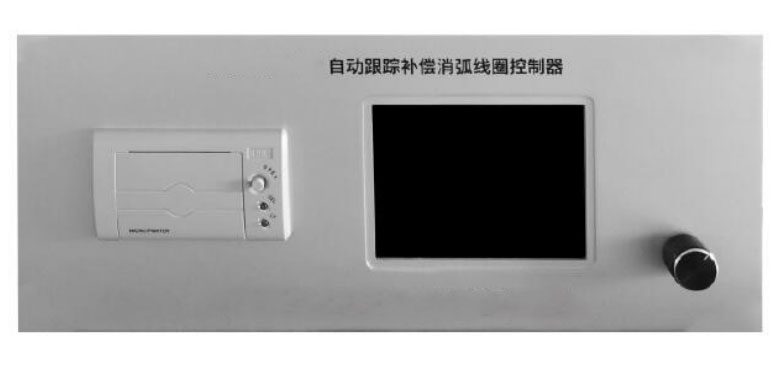

安装于主控室，内含XHK型消弧自动控制器（控制器面板显示如 图2所示）、跳闸出口端子及压板（选件）等。

系统控制器完成系统电容实时在线监测，控制消弧线圈补偿到 位，在接地后完成选线（可选）及跳闸（可选），并完成综合自动化 信息传送。

系统控制器有“一控一”型和“一控二”型两种基本单元。“一控一”即 一台系统控制器可控制一台消弧线圈；“一控二”即一台系统控制器可 控制两台消弧线圈，两台消弧线圈可实现分列或并列运行，每台消弧 线圈只需满足安装段容量要求即可。以此两种基本单元为基础，可实 现多台消弧线圈的并联运行。根据电站发展建设要求，系统控制器可 实现“一控三”运行机制。系统的相关信息可通过装置的RS- 232口或 RS-485口远传，适应无人值守变电站要求。

◆ 接地变压器

对于35kV、66kV配电网，变压器绕组为Y接法，有中性点引出， 变压器零序阻抗较低时可不用接地变。

对于6kV、10kV配电网，因变压器绕组为Δ接法，需要用接地变 压器制造中性点，以便加装消弧线圈。为降低零序阻抗，接地变压器 一般采用Z形接线，并可带适当的二次容量以代替站用变。

◆ 消弧线圈

◆ 阻控箱

装置特点

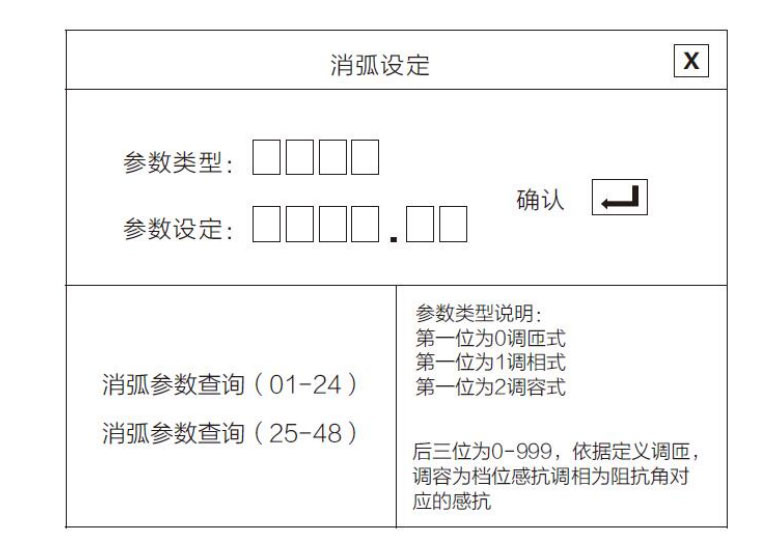

一机多能，根据不同的消弧线圈（调匝式、调容式和相控式）， 本装置具有接地预补偿和实时补偿两种补偿模式可供用户选择。在消 弧线圈控制器的“消弧设定”菜单中，如图3所示，可以对消弧线圈的出 厂类型进行设定，客户在签订合同时，一定要注明消弧线圈的类型。由于一次设备的不同，中心控制屏的接线存在较大的区别。

SUN-XHK型自动控制器（以下简称本装置）具有以下特点：

预补偿模式：系统配置调匝式或调容式消弧线圈，在系统发生单 相接地故障前，控制器根据线路对地电容电流自动调节消弧线圈抽头 （调匝式）或改变电容器组抽头（调容式），预先到达补偿位置。成熟、多样的内置通讯协议，可作为一个子站与各种综合自动化系统连 接，实现无人值班站的远方监控。

实时补偿模式：系统配置相控式消弧线圈，在系统发生单相接地 故障的同时，控制器根据线路接地点电容电流及时输出补偿电 流，由于在这种补偿方式中消弧线圈的调节是通过改变可控硅导通相 角来实现，所以被称为相控式，因可控硅相角连续可调，所以这种补 偿方式也称为无极调节方式。

大屏幕LCD 显示、灵活飞梭操作、形象图形化界面、热敏高速汉 字打印机，实现友好人机交互。

实时、动态系统电容电流监测。采取软、硬件设计和多重 抗干扰措施，确保装置长期运行不“死机”。

一台控制装置可以多实现3台消弧线圈的控制，很大的节约用户成本和提高控制。

智能的联机方法和计算能力，满足用户复杂多变的系统运行方 式。

中性点注入特征电流变化，无缝结合消弧线圈控制，快速准确选 线。

故障录波功能：记录接地故障前、接地故障初始时段、接地故障 消失时段、接地故障消失后时段的零序电压和补偿电流波形。可以现 场查看接地记录波形，也可通过通讯方式取到上位机查看分析。

技术指标

◆ 电容电流测量误差：2%，≤1A

◆ 环境温度：-10℃～+45℃

◆ 大气压力：80～110kPa

◆ 通讯规约：内置CDT、ISA、MODBUS等十多种规约

◆ 工作电压：交流220V，允许偏差－20%～＋15% 直流： 220V/110V±10%

◆ 功率损耗：<100w<>

◆ 环境湿度：90%（25℃），50%（40℃）

◆ 通讯接口：RS-232/RS-422/RS-485

◆ 装置响应时间：<1ms<>

◆ 残流范围：≤3A（相控式消弧线圈≤1A）

◆ 选线路数： 48路

◆ 残流时间：<10ms<>

备注：上述主要技术指标均针对普通产品，如有其他特殊要求请先与我们联系。

一般使用条件

◆ 大气相对湿度：日平均不高过95%，月平均不高过90%

◆ 大气压力：86~106kPa

◆ 海拔高度：1000 m以下

◆ 具有良好的接地网。

◆ 环境温度：一次设备为-30℃~+40℃ ；系统控制器为-5℃~+40℃

备注：若使用条件与以上不同时，需在订货时加以注明。
