JF-NGR接地变及小电阻成套装置

产品概述

JF-NGR系列（组合式）中性点接地电阻装置适用于3~66KV以电缆线路为主的城市配电网、工矿企业、机场、港口、地铁等重要电力用户的配电网以及发电厂发电机和厂用电系统。

产品电阻元件采用原装或国产很好的镍铬合金电热金属材料，具有耐高温、抗氧化性能力强、抗拉强度高、电阻率高等特点，尤其是在高温1000℃下仍然能够保持良好的电热金属性能，产品运行好。

根据不同的接线方式或客户需求，可配置环氧树脂浇注干式接地变压器、零序电流互感器、单相隔离开关、电阻器在线监测装置、加热器以及温湿度控制器等。

性能特点

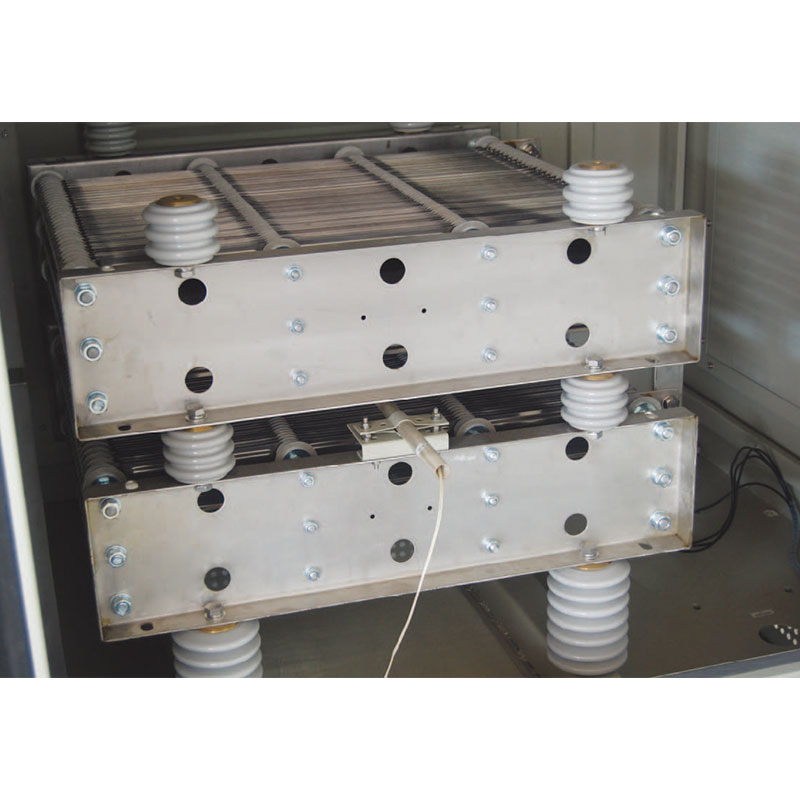

JF一NGR系列中性点接地电阻元件采用电阻专有、特殊配方的不锈钢合金制造，其主要性能特点有：

◆ 耐受高温：熔点为（1375-1500℃)，高使用温度1000℃；

◆ 抗拉强度高：抗拉强度700Mpa，在900~1000℃高温下，机械强度基本保持不变；

◆ 电阻率高：电阻率为1.25Ω·m,有利于减小电阻元件尺寸；

◆ 电阻温度系数1.05X10-4Ω/℃，在高温情况下阻值变化很小，有利于确保保护的灵敏度；

◆ 抗氧化能力强：在1000℃左右的高温下仍能保持良好的抗氧化性能。适宜于污染严重的环境；

◆ 高韧性：在温度剧烈变化的运行条件下，仍保持良好的韧性，不易断裂；

◆ 类型齐全：按照通流能力的大小，有带状、栅格型、螺旋绕线型、肋形绕线型、平滑绕线型等多种结构类型电阻元件；

◆ 电阻元件模块化：每种类型的电阻制造成多种规格的标准元件，实现模块化。通过串、并联的方法，可以任意组合，以适应您对通流能力、电压、阻值等各种参数的要求，替换方便；

◆ 散热设计：柜体结构具有很好的冷却气流通路，散热效果良好，消除了局部高温点和易灼烧点；

◆ 使用寿命长：承诺使用寿命30年。客户回访发现，在役在的电阻柜中，运行时间长。

执行标准

DL/T780-2001－ 配电系统中性点接地电阻器

GB6450－ 干式电力变压器

DL/T620-1997－交流电气装置地过电压保护和绝缘配合

GB/T16927-1997－高电压试验技术

GB1208-1997－电流互感器

GB4208-1993－外壳防护等级(IP代码)

IEEE32-1972－中性点接地装置的技术、术语和试验

GB1208-1997－电流互感器

GB4208-1993－外壳防护等级(IP代码)

IEEE32-1972－中性点接地装置的技术、术语和试验

GB311.1-1997－高压输配电设备的绝缘配合

DL/T593-1996－高压开关设备共用订货技术导则

GB/T11022-1999－电气装置安装工程电气设备交接试验标准其 他相关国际及电力行业标准

适用条件

◆ 空气温度：上限+50℃，下限-35℃

◆ 海拔高度：一般不高过1000m

◆ 风压：不大于700Mpa（相当于风速34m/s )

◆ 地震烈度：不大于8级

◆ 覆冰厚度：不大于15mm

◆ 污秽等级：不大于IV级

产品种类

◆ 配电网小电阻接地电阻装置

◆ 配电网中电阻接地电阻装置

◆ 配电网高电阻接地电阻装置

◆ 发电机中性点高电阻接地电阻装置

产品参数

◆ 适用电压：0.4kV~110kV

◆ 允许通流：可选

◆ 标称电阻：可选

◆ 允许通流时间：10s、30s、60s、10min、连续运行;

◆ 进出线方式：上进下出、下进下出、侧进侧出、侧进下出；

◆ 安装地点：户内、户外；

◆ 允许温升：通流时间为10s、30s、60s时为760℃；通流时间为10min时为610℃；连续运行时为385℃。
